Индивидуальная упаковка

Вес брутто (кг)

0.30

Размеры (см)

2.5х3.5х6

Количество (шт)

Транспортная упаковка

Скачать документы

Сертификаты

RU С-CN.НВ27.В.00811

Паспорта

Паспорт изделия Шина нулевая



Шина "N" нулевая

где купить

ОписаниеТехнические характеристикиАссортиментГабаритные размеры

Назначение：

Шины нулевые неизолированные применяются в щитовом оборудовании для подсоединения нулевых рабочих (N) и нулевых защитных проводов (РЕ).
Применение：
В шкафах, щитах и сборках.
Материалы：
Контактная группа шин изготовлена из латуни с содержанием меди не менее 57%;
Прижимные винты изготовлены из оцинкованной стали.
Преимущества:
Широкий ассортимент шин позволяет легко подобрать нужную для установки шину;

Монолитное исполнение изделия упрощает обслуживание, повышает надежность фиксации.

Артикул	Название	Номинальный ток. А	Кол-во груп п(отверстий)	Тип установки	Штрих код
081-09-01	Шина PEN "земля-ноль"6*9мм 4/1 (4групп/крепеж по центру) HLT	100	4	Тип 1	4670042795828
081-09-02	Шина PEN "земля-ноль"6*9мм 6/1 (6групп/крепеж по центру) HLT	100	6	Тип 1	4670042795835
081-09-03	Шина PEN "земля-ноль"6*9мм 8/1 (8групп/крепеж по центру) HLT	100	8	Тип 1	4670042795842
081-09-04	Шина PEN "земля-ноль"6*9мм 10/1 (10 групп/крепеж по центру) HLT	100	10	Тип 1	4670042795859
081-09-05	Шина PEN "земля-ноль"6*9мм 12/1 (12 групп/крепеж по центру) HLT	100	12	Тип 1	4670042795866
081-09-06	Шина PEN "земля-ноль"6*9мм 14/1 (14групп/крепеж по центру) HLT	100	14	Тип 1	4670042791240
081-09-07	Шина PEN "земля-ноль"6*9мм 16/1 (12 групп/крепеж по центру) HLT	100	16	Тип 1	4670042795873
081-09-08	Шина PEN "земля-ноль"6*9мм 18/1 (18 групп/крепеж по центру) HLT	100	18	Тип 1	4670042795880
081-09-09	Шина PEN "земля-ноль"6*9мм 20/1 (20 групп/крепеж по центру) HLT	100	20	Тип 1	4670042795897
081-09-10	Шина PEN "земля-ноль"6*9мм 22/1 (22 группы/крепеж по центру) HLT	100	22	Тип 1	4670042795903
081-09-11	Шина PEN "земля-ноль"6*9мм 24/1 (24 группы/крепеж по центру) HLT	100	24	Тип 1	4670042795910
081-09-23	Шина PEN "земля-ноль" 6*9мм 4/2 (4группы/креп по краям) HLT	100	4	Тип 2	4670042797648
081-09-24	Шина PEN "земля-ноль" 6*9мм 6/2 (6групп/креп по краям) HLT	100	6	Тип 2	4670042797655
081-09-25	Шина PEN "земля-ноль" 6*9мм 8/2 (8групп/креп по краям) HLT	100	8	Тип 2	4670042797549
081-09-26	Шина PEN "земля-ноль" 6*9мм 10/2 (10групп/креп по краям) HLT	100	10	Тип 2	4670042797662
081-09-27	Шина PEN "земля-ноль" 6*9мм 12/2 (12групп/креп по краям) HLT	100	12	Тип 2	4670042797679
081-09-28	Шина PEN "земля-ноль" 6*9мм 14/2 (14групп/креп по краям) HLT	100	14	Тип 2	4670042791257
081-09-29	Шина PEN "земля-ноль" 6*9мм 16/2 (16групп/креп по краям) HLT	100	16	Тип 2	4670042797686
081-09-30	Шина PEN "земля-ноль" 6*9мм 18/2 (18групп/креп по краям) HLT	100	18	Тип 2	4670042797693
081-09-31	Шина PEN "земля-ноль" 6*9мм 20/2 (20групп/креп по краям) HLT	100	20	Тип 2	4670042797709
081-09-32	Шина PEN "земля-ноль" 6*9мм 22/2 (22групп/креп по краям) HLT	100	22	Тип 2	4670042797716
081-09-33	Шина PEN "земля-ноль" 6*9мм 24/2 (24групп/креп по краям) HLT	100	24	Тип 2	4670042797556
081-09-12	Шина PEN "земля-ноль"8*12мм 4/1 (4 группы/крепеж по центру) HLT	125	4	Тип 1	4670042791264
081-09-13	Шина PEN "земля-ноль"8*12мм 6/1 (6 групп/крепеж по центру) HLT	125	6	Тип 1	4670042798225
081-09-14	Шина PEN "земля-ноль"8*12мм 8/1 (8 групп/крепеж по центру) HLT	125	8	Тип 1	4670042798232
081-09-15	Шина PEN "земля-ноль"8*12мм 10/1 (10 групп/крепеж по центру) HLT	125	10	Тип 1	4670042798249
081-09-16	Шина PEN "земля-ноль"8*12мм 12/1 (12 групп/крепеж по центру) HLT	125	12	Тип 1	4670042798256
081-09-17	Шина PEN "земля-ноль"8*12мм 14/1 (14групп/крепеж по центру) HLT	125	14	Тип 1	4670042797563
081-09-18	Шина PEN "земля-ноль"8*12мм 16/1 (16 групп/крепеж по центру) HLT	125	16	Тип 1	4670042798263
081-09-19	Шина PEN "земля-ноль"8*12мм 18/1 (18 групп/крепеж по центру) HLT	125	18	Тип 1	4670042791271
081-09-20	Шина PEN "земля-ноль"8*12мм 20/1 (20 групп/крепеж по центру) HLT	125	20	Тип 1	4670042791288
081-09-21	Шина PEN "земля-ноль"8*12мм 22/1 (22 группы/крепеж по центру) HLT	125	22	Тип 1	4670042791295
081-09-22	Шина PEN "земля-ноль"8*12мм 24/1 (24 группы/крепеж по центру) HLT	125	24	Тип 1	4670042791301
081-09-34	Шина PEN "земля-ноль"8x12мм 4/2 (4 группы/крепеж по краям) HLT	125	4	Тип 2	4670042791318
081-09-35	Шина PEN "земля-ноль"8x12мм 6/2 (6 групп/крепеж по краям) HLT	125	6	Тип 2	4670042791325
081-09-36	Шина PEN "земля-ноль"8x12мм 8/2 (8 групп/крепеж по краям) HLT	125	8	Тип 2	4670042791332
081-09-37	Шина PEN "земля-ноль"8x12мм 10/2 (10 групп/крепеж по краям) HLT	125	10	Тип 2	4670042798270
081-09-38	Шина PEN "земля-ноль"8x12мм 12/2 (12 групп/крепеж по краям) HLT	125	12	Тип 2	4670042798287
081-09-39	Шина PEN "земля-ноль"8*12мм 14/2 (14групп/крепеж по краям) HLT	125	14	Тип 2	4670042797570
081-09-40	Шина PEN "земля-ноль"8x12мм 16/2 (16 групп/крепеж по краям) HLT	125	16	Тип 2	4670042798294
081-09-41	Шина PEN "земля-ноль"8x12мм 18/2 (18 групп/крепеж по краям) HLT	125	18	Тип 2	4670042798300
081-09-42	Шина PEN "земля-ноль"8x12мм 20/2 (20 групп/крепеж по краям) HLT	125	20	Тип 2	4670042798317
081-09-43	Шина PEN "земля-ноль"8x12мм 22/2 (22 группы/крепеж по краям) HLT	125	22	Тип 2	4670042798324
081-09-44	Шина PEN "земля-ноль"8x12мм 24/2 (24 группы/крепеж по краям) HLT	125	24	Тип 2	4670042798331

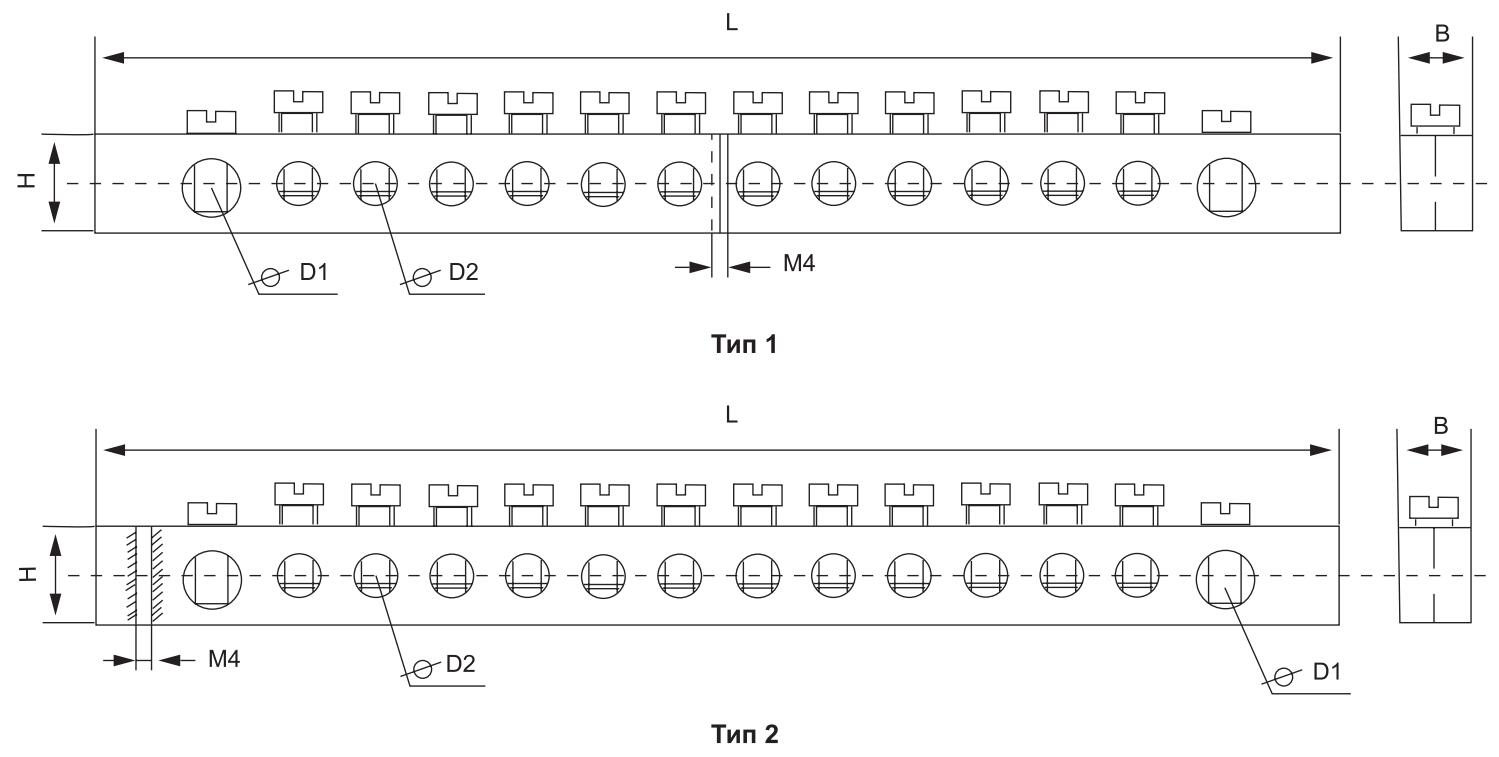

Артикул	Сечение	Тип установки (тип 1-по центру тип 2-по краям)	Размер, мм						Винты
Артикул	Сечение	Тип установки (тип 1-по центру тип 2-по краям)	Групп (отверстий)	L	B	H	D1	D2	Винты
081-09-23	6х9	Тип 2	4	42	6	9	6	4	M4
081-09-24		Тип 2	6	54	6	9	6	4	M4
081-09-25		Тип 2	8	66	6	9	6	4	M4
081-09-26		Тип 2	10	78	6	9	6	4	M4
081-09-27		Тип 2	12	90	6	9	6	4	M4
081-09-28		Тип 2	14	102	6	9	6	4	M4
081-09-29		Тип 2	16	114	6	9	6	4	M4
081-09-30		Тип 2	18	126	6	9	6	4	M4
081-09-31		Тип 2	20	138	6	9	6	4	M4
081-09-32		Тип 2	22	150	6	9	6	4	M4
081-09-33		Тип 2	24	162	6	9	6	4	M4
081-09-34	8х12	Тип 2	4	49	8	12	7.5	5	M5
081-09-35		Тип 2	6	63	8	12	7.5	5	M5
081-09-36		Тип 2	8	77	8	12	7.5	5	M5
081-09-37		Тип 2	10	91	8	12	7.5	5	M5
081-09-38		Тип 2	12	105	8	12	7.5	5	M5
081-09-39		Тип 2	14	119	8	12	7.5	5	M5
081-09-40		Тип 2	16	133	8	12	7.5	5	M5
081-09-41		Тип 2	18	147	8	12	7.5	5	M5
081-09-42		Тип 2	20	161	8	12	7.5	5	M5
081-09-43		Тип 2	22	175	8	12	7.5	5	M5
081-09-44		Тип 2	24	189	8	12	7.5	5	M5
081-09-01	6х9	Тип 1	4	38	6	9	6	4	M4
081-09-02		Тип 1	6	51	6	9	6	4	M4
081-09-03		Тип 1	8	64	6	9	6	4	M4
081-09-04		Тип 1	10	77	6	9	6	4	M4
081-09-05		Тип 1	12	90	6	9	6	4	M4
081-09-06		Тип 1	14	103	6	9	6	4	M4
081-09-07		Тип 1	16	116	6	9	6	4	M4
081-09-08		Тип 1	18	129	6	9	6	4	M4
081-09-09		Тип 1	20	142	6	9	6	4	M4
081-09-10		Тип 1	22	155	6	9	6	4	M4
081-09-11		Тип 1	24	168	6	9	6	4	M4
081-09-12	8х12	Тип 1	4	42	8	12	7.5	5	M5
081-09-13		Тип 1	6	57	8	12	7.5	5	M5
081-09-14		Тип 1	8	72	8	12	7.5	5	M5
081-09-15		Тип 1	10	87	8	12	7.5	5	M5
081-09-16		Тип 1	12	102	8	12	7.5	5	M5
081-09-17		Тип 1	14	117	8	12	7.5	5	M5
081-09-18		Тип 1	16	132	8	12	7.5	5	M5
081-09-19		Тип 1	18	147	8	12	7.5	5	M5
081-09-20		Тип 1	20	162	8	12	7.5	5	M5
081-09-21		Тип 1	22	177	8	12	7.5	5	M5
081-09-22		Тип 1	24	192	8	12	7.5	5	M5
081-09-168	6х9	Тип 2	168	1000	6	9	6	4	M4

сопутствующие товары

Изоляторы для нулевой шины

Распределительные блоки РБ 4-X полюсные

Шина нулевая никелированные

Маркеры наборные МН

Параметры	Значение
Номинальный ток. А	Для шин сечением 6х9 мм - 100
Номинальный ток. А	Для шин сечением 8х12 мм - 125
Степень защиты	IP00
Рабочая температура окружающей среды °С	-40° C до +50° C
Среднее значение относительной влажности не более	90%
