Индивидуальная упаковка

Вес брутто (кг)

0.85

Размеры (см)

5х13х21

Количество (шт)

100

Транспортная упаковка

Вес брутто (кг)

16.80

Количество (шт)

2000

Размеры (мм)

54х22х27

Скачать документы

Сертификаты

RU С-CN.НВ27.В.00811

Паспорта

Паспорт изделия Колодки клеммные JXB



Колодки клеммные JXB

где купить

ОписаниеТехнические характеристикиАссортиментГабаритные размеры

Назначение：

Применяются для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
Область применения:
Шкафы, щиты и сборки.
Материалы：
Материал корпуса: цветной негорючий полиамид;
Материал токоведущей пластины: латунь;
Материал винтов: оцинкованная сталь.
Преимущества:
Удобство монтажа;
Легко устанавливаются на DIN-рейку;
Широкий размерный ряд;

Различная цветовая гамма.

Параметры	Значение
Типоисполнение зажима	JXB-2,5	JXB-4	JXB-6	JXB-10	JXB-16	JXB-35	JXB-70
Номинальное рабочее напряжение переменного тока Un, не более, В	600
Номинальная частота, Гц	50
Номинальное напряжение переменного тока по изоляции UI, не более, В	660
Номинальный рабочий ток Ie, А	24	32	41	57	76	125	192
Кратковременно выдерживаемый ток из расчета 120/1 мм2 поперечного сечения проводников при t<1c, А	340	480	720	1200	1920	4200	8400
Поперечное сечение присоединяемых проводников, мм2	2,5	4	6	10	16	35	70
Номинальная способность к присоединению, мм2	1+2.5	1.5+4	2.5+6	4+10	6+16	16+35	35+70
Температура эксплуатации°С	-40 °С до +80 °С
Материал зажима/корпуса	латунь / полиамид
Степень защиты по ГОСТ 14254	IP20
Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛЗ
Способ установки	на DIN-рейку шириной 35 мм

Артикул	Наименование	Номинальный ток. А	Цвет	Штрих код
Фаза и нейтраль
081-23-10	Зажим наборный JXB-2,5мм2 (JXB25А) серый HLT	25	серый	4670042798454
081-23-17	Зажим наборный JXB-4мм2 (JXB35А) серый HLT	35	серый	4670042798461
081-23-24	Зажим наборный JXB-6мм2 (JXB50А) серый HLT	50	серый	4670042798478
081-23-31	Зажим наборный JXB-10мм2 (JXB70А) серый HLT	70	серый	4670042798485
081-23-38	Зажим наборный JXB-16мм2 (JXB100А) серый HLT	100	серый	4670042798492
081-23-40	Зажим наборный JXB-35мм2 (JXB125А) серый HLT	125	серый	4670042798508
081-23-42	Зажим наборный JXB-70мм2 (JXB250А) серый HLT	250	серый	4670042798515
JXB-земля
081-23-01	Зажим наборный JXB-2,5PEN 2,5мм2 (JXB-земля) HLT	25	желто-зеленый	4670042798386
081-23-02	Зажим наборный JXB-4PEN 4мм2 (JXB-земля) HLT	35	желто-зеленый	4670042798393
081-23-03	Зажим наборный JXB-6PEN 6мм2 (JXB-земля) HLT	50	желто-зеленый	4670042798409
081-23-04	Зажим наборный JXB-10PEN 10мм2 (JXB-земля) HLT	70	желто-зеленый	4670042798416
081-23-05	Зажим наборный JXB-16PEN 16мм2 (JXB-земля) HLT	100	желто-зеленый	4670042798423
081-23-06	Зажим наборный JXB-35PEN 35мм2 (JXB-земля) HLT	125	желто-зеленый	4670042798430
081-23-07	Зажим наборный JXB-70PEN 70мм2 (JXB-земля) HLT	250	желто-зеленый	4670042798447
Измерительные клеммы
081-23-51	Зажим наборный измерительный ЗНИ 6 мм² 40A 500B HLT			4670042799123
081-23-53	Зажим наборный ЗНИ 4мм² для плавких вставок 5х20 HLT			4670042799130
Заглушка для ЗНИ
081-23-96	Заглушка для ЗНИ-2,5мм² (JXB25А) HLT		серый	4670042799314
081-23-98	Заглушка для ЗНИ-4-6-10мм²(JXB35-50А) HLT		серый	4670042799338
081-23-44	Заглушка для ЗНИ-16мм² (JXB100A) HLT		серый	4670042799345
081-23-97	Заглушка для ЗНИ-35мм² (JXB125A) HLT		серый	4670042799352
081-23-99	Заглушка для ЗНИ-70мм² (JXB250A) HLT		серый	4670042799369
Центральная перемычка
081-23-72	Центральная перемычка для ЗНИ-2,5мм² 10PIN (уп./10шт.) HLT			4670042799390
081-23-75	Центральная перемычка для ЗНИ-4мм² 10PIN (уп./10шт.) HLT			4670042799406
081-23-78	Центральная перемычка для ЗНИ-6мм² 10PIN (уп./10шт.) HLT			4670042799413
081-23-81	Центральная перемычка для ЗНИ-10мм² 10PIN (уп./10шт.) HLT			4670042799420
081-23-84	Центральная перемычка для ЗНИ-16мм² 10PIN (уп./10шт.) HLT			4670042799437
Маркеры
081-23-60	Маркеры для ЗНИ без нумерации (уп. / 100 шт) HLT			4670042799321
081-23-61	Маркеры для ЗНИ с нумерацией № 1-10 (уп. /100 шт) HLT			4670042799376
081-23-62	Маркеры для ЗНИ с символами "A, B, C, N, PE" (уп. /100 шт) HLT			4670042799383

сопутствующие товары

Изоляторы шинные плоские ИШП

Карман для документации

Распределительные блоки проходные РБП

Изолента ХБ

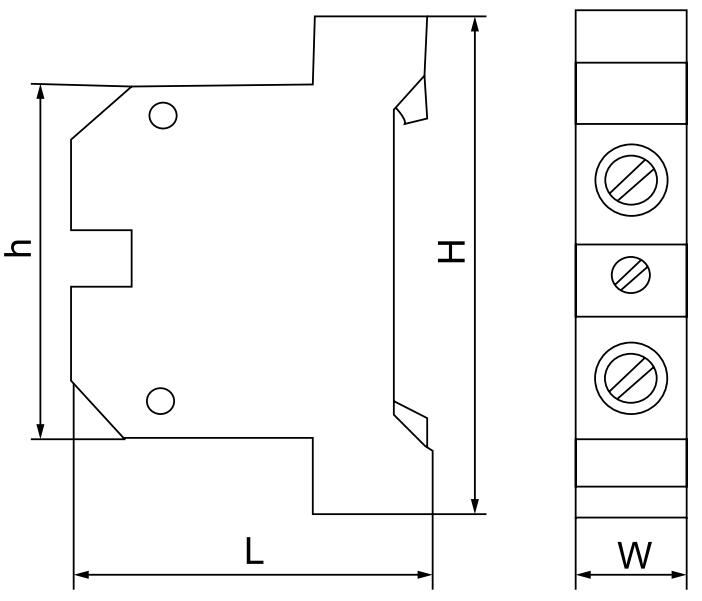

Чертеж	Зажим наборный (JXB-земля)	Размер, мм
Чертеж	Зажим наборный (JXB-земля)	L	Н	h	W
	JXB-2,5	41.5	45.5	33	5.4
	JXB-4	41.5	45.5	33	6.3
	JXB-6	42	46	33.5	8
	JXB-10	46	45.5	42	10.5
	JXB-16	48	58	51	12
	JXB-35	59	51.5	51	15
	JXB-70	91	61.5	61.5	22.2
	JXB-2,5 PEN	41	58	41	6
	JXB-4 PEN	41	58	41	7
	JXB-6 PEN	41	58	41	9
	JXB-10 PEN	43	58	41	10
	JXB-16 PEN	48	58	51	12
	JXB-35 PEN	58	60	60	17
	JXB-70 PEN	77	70	71	20
