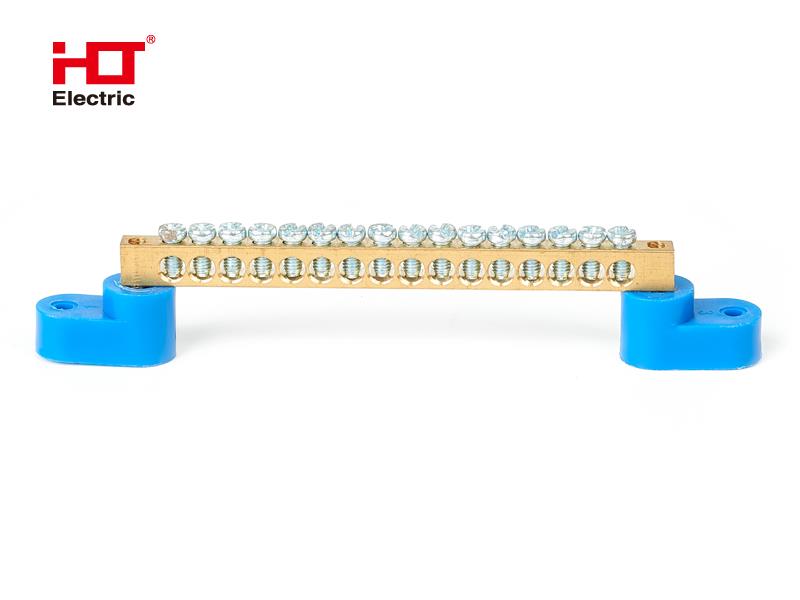

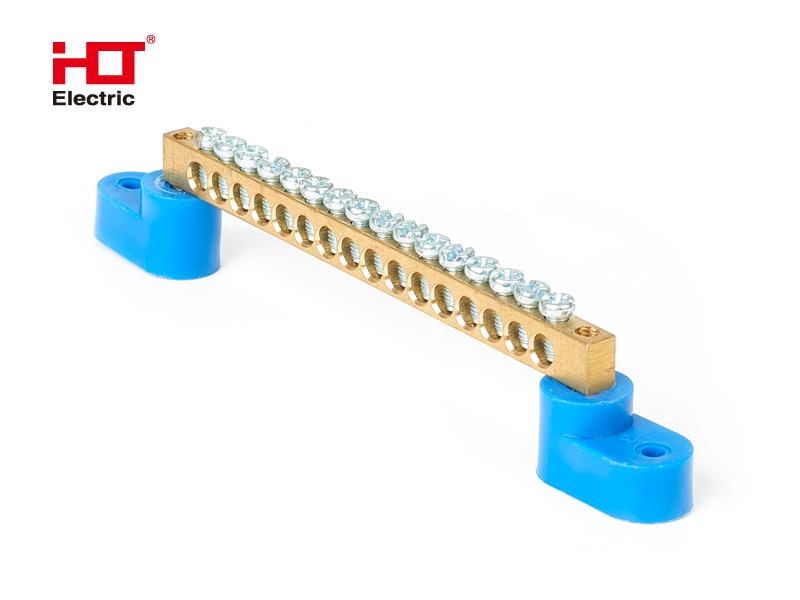

Назначение：
Применяются в щитовом оборудовании для электрического и механического подсоединения нулевых рабочих (N) и защитных (РЕ) проводов.
Применение:
В шкафах, щитах и сборках.
Материалы：
Материал изолятора: не поддерживающий горение пластик;
Контактная группа шин изготовлена из латуни ;
Прижимные винты изготовлены из оцинкованной стали.
Преимущества:
Широкий ассортимент шин позволяет легко подобрать нужную для установки шину;
Монолитное исполнение изделия упрощает обслуживание, повышает надежность фиксации.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Синий | |
| Код класса ETIM | EC000275 | |
| Бренд | HLT ELECTRIC | |
| Статус поставщина | КИТАЙ | |
| Номин. напряжение, В | 230 | EF000228 |
| Номин. ток, А | 100 | EF000001 |
| Способ монтажа | Винт | EF000003 |
| Способ подключения | Винтовой | EF000124 |
| Защита контактов (безопасное прикосновение) | Нет | EF004521 |
| Общ. количество соединений | 16 | EF008299 |

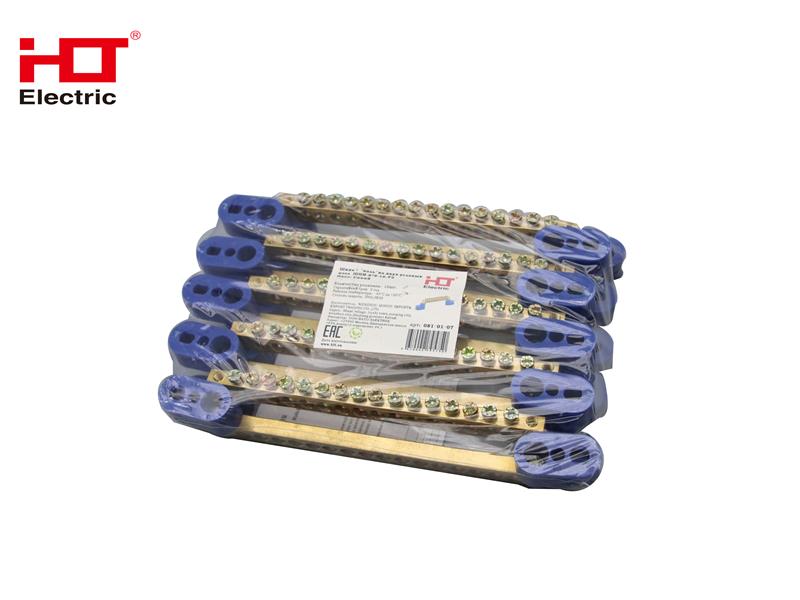

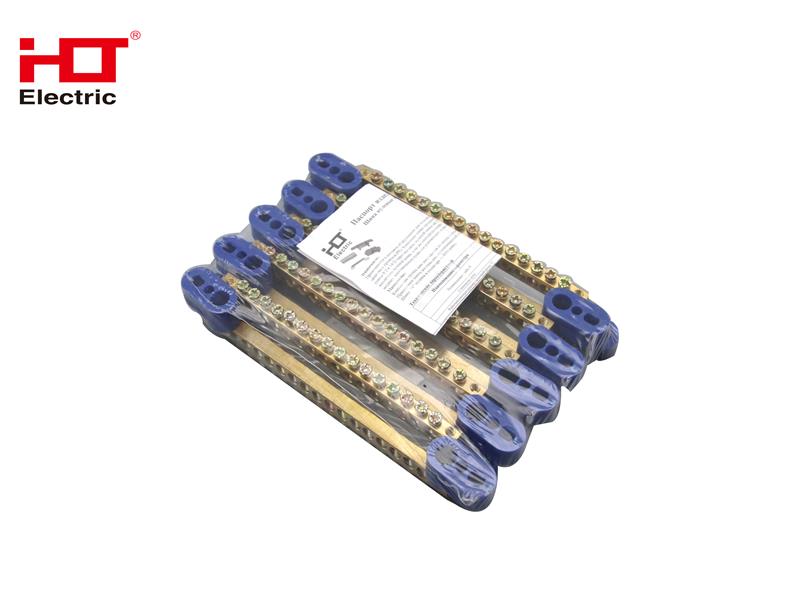

Потребительская упаковка
| Количество в потребительской упаковке | 10 |
| Штрих-код EAN-13 | 4670042795750 |
| Длина потребительской упаковки, см | 15 |
| Ширина потребительской упаковки, см | 10 |
| Высота потребительской упаковки, см | 3 |
| Вес брутто потребительской упаковки, кг | 0.52 |
| Объём потребительской упаковки, куб.м | 0.001 |
Транспортная упаковка
| Количество в транспортной упаковке | 200 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14670042795757 |
| Длина транспортной упаковки, см | 26.5 |
| Ширина транспортной упаковки, см | 22.5 |
| Высота транспортной упаковки, см | 20.5 |
| Вес брутто транспортной упаковки, кг | 11.1 |
| Объём транспортной упаковки, куб.м | 0.012 |
| RU С-CN.НВ27.В.00811 | 446.09 KB | |
| Паспорт | 241.13 KB | |
| Чертеж | Наименование | Размеры. мм | |||||
| L | L1 | L2 | H | W | Ø | ||
|
ШНИ-6×9-16 | 114 | 149 | 137 | 27.5 | 15 | 5 |
