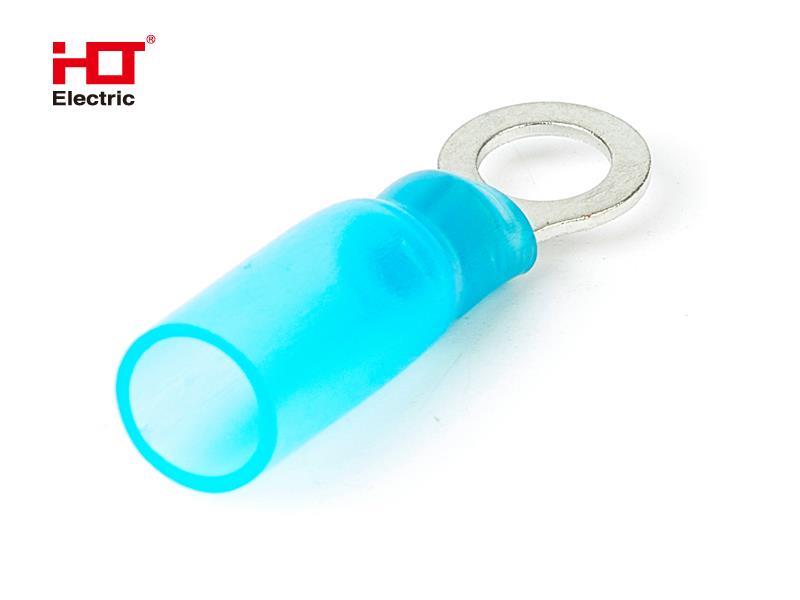

Назначение：
Предназначены для оконцевания
гибких (многожильных) проводников из меди для последующего соединения
наконечников к клеммам электрического оборудования на основе винтовой фиксации.
Область применения:
При монтаже электрических узлов, где предусмотрено соответствующее крепежное соединение
на основе винтовой фиксации и, при необходимости, соединения концов проводов с
дополнительной защитой от влаги.
Материалы:
Материал контактной части: медь;
Покрытие: электролитическое лужение;
Материал изоляции: сшитый полиэтилен, не содержит галогенов.
Преимущества：
Гарантированная герметичность
соединения благодаря термоусаживаемой изоляции наконечника;
Антикоррозионная защита контактного соединения;
Высокая термостойкость изоляции;
Наконечники выпускаются в трех цветах, каждый цвет соответствует определенному диапазону сечения провода;
Благодаря заваренному стыковому шву на трубной контактной части, ориентация наконечника в матрицах инструмента не играет роли.| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Синий | |
| Код класса ETIM | EC001052 | |
| Страна происхождения | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Серия | НКИ-Т | |
| Форма фланца | Кольцеобразная | EF001339 |
| Материал | Латунь | EF002169 |
| Номин. ток, А | 27 | EF008250 |
| Номин. напряжение, В | 600 | EF000228 |
| Номин. сечение проводника, мм² | 1.5-2.5 | EF005124 |
| Внутр размер присоед части, мм | 8.4 | |
| Наружн размер присоед части, мм | 12.0 | |
| Материал изоляции | Прочее | EF000155 |
| Климатическое исполнение | УХЛ3.1 | |
| Степень защиты(IP) | IP30 | EF005474 |
| Рабочая температура окружающей среды °C | -40°C до +105°C | EF002393 |
Потребительская упаковка
| Количество в потребительской упаковке | 5 |
| Штрих-код EAN-13 | 4630076443584 |
| Высота потребительской упаковки, см | 8 |
| Ширина потребительской упаковки, см | 12 |
| Длина потребительской упаковки, см | 18 |
| Вес брутто потребительской упаковки, кг | 0,450 |
| Объём потребительской упаковки, куб.м | 0,001 |
Транспортная упаковка
| Количество в транспортной упаковке | 100 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14630076443581 |
| Длина транспортной упаковки, см | 49 |
| Ширина транспортной упаковки, см | 42 |
| Высота транспортной упаковки, см | 20 |
| Вес брутто транспортной упаковки, кг | 10.0 |
| Объём транспортной упаковки, куб.м | 0.041 |
| ДС_основная продукция | 556.45 KB | |
| Паспорт | 152.96 KB | |
| Чертеж | Менование | Размеры. мм | ||||||
| L | d2 | W | D | S | A.W.G | Винт | ||
|
НКИ-T 2.5-8 | 39.5 | 8.4 | 12.0 | 5.7 | 0.8 | 16-14 | #5/16 |
