Назначение：

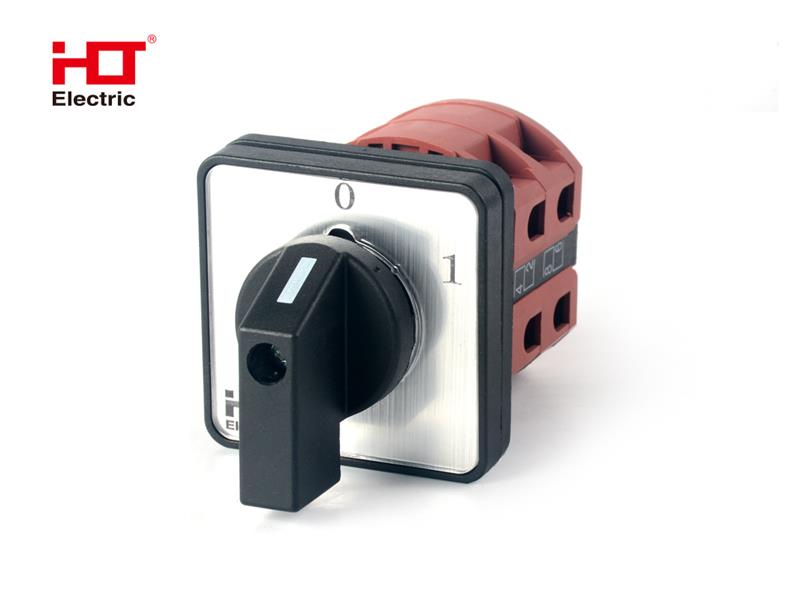

Переключатели кулачковые ПК – это механические устройства, предназначенные для установки в качестве коммутационных аппаратов в электрических цепях переменного тока напряжением до 400 В и частотой 50/60 Гц.
Область применения:
На производстве в устройствах управления, в промышленном оборудовании (сварочных аппаратах, нагревательном и станочном оборудовании), объектах энергоснабжения, в щитовом оборудовании, пультах управления, испытательных стендах и т.д.
Материалы:
Материал болта рукоятки: сталь 08;
Материал рукоятки: полиамид 66;
Материал лицевой панели: поликарбонат;
Материал монтажной панели: полиамид 66;
Материал болтов для крепления панели: сталь 304;
Материал оси(вала) переключателя: усиленный полиамид 66;
Материал фиксирующего механизма: полиамид 66;
Материал кулачка: полиформальдегид (POM);
Материал неподвижных контактов: латунь;
Материал контактного мостика (подвижных контактов): латунь/медь (в зависимости от типоисполнения ПК);
Материал контактной накладки: биметаллический серебряный сплав, где доля никеля составляет не менее 10% (AgNi10/Cu);
Материал контактных пружин: нержавеющая сталь 18/8;
Материал коммутационного пакета: полиамид 66;
Материал прижимных болтов: сталь 22.
Преимущества:
Высококачественные материалы переключателя гарантируют высокую надежность и долгий срок применения;
Высокая проводимость и износоустойчивость контактов за счет серебросодержащих накладок;
Надежная защита контактов от касания;
Подключение проводников и сверху, и снизу;
Компактный размер и простота использования;
Монтаж изделия не требует применения дополнительных инструментов;
Широкий ассортимент;
Возможность изготовить продукцию на заказ.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Код класса ETIM | EC002611 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Тип выключателя | Выключатель ВКЛ/ОТКЛ | EF003496 |
| Количество полюсов | 2 | EF001391 |
| Позиции переключения | 0-1 | |
| Количество позиций переключения | 2 | EF000231 |
| Номин. продолжительный ток Iu, А | 10 | EF001389 |
| Макс. допустимое раб. напряжение Ue AC, В | 400 | EF007355 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 | EF001376 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 | EF001377 |
| Подходит для монтажа на передней стенке, 4 отверстия | Да | EF007246 |
| Подходит для установки в распределит. щит | Да | EF007262 |
| С нейтральным 0-положением (ОТКЛ) | Да | EF001416 |
| Подходит для фронтал. монтажа через 4 отверстия | Да | EF007247 |
| Моторный привод опционально | Нет | EF007386 |
| С возвратом в нейтральное положение ("0") | Нет | EF002428 |
| Комплектное устройство в корпусе | Нет | EF007317 |
| Подходит для напольного монтажа | Нет | EF007243 |
| Тип элемента управления | Рукоятка поворот. короткая (узкий хват) | EF006976 |
| Степень защиты(IP) | IP65 | EF003118 |
| Рабочая температура окружающей среды °C | от -25℃ до +40℃ |
Индивидуальная
| Данный вид упаковки не предусмотрен в этом товаре |
Групповая
| Единица | шт. |
| Маркировка | да |
| Количество в упаковке | 1 |
| Штрих-код | 4650358702116 |
| Длина потребительской упаковки, см | |
| Ширина потребительской упаковки, см | |
| Высота потребительской упаковки, см | |
| Вес брутто потребительской упаковки, кг | |
| Объём потребительской упаковки, куб.м |
Транспортная
| Количество в транспортной упаковке | 100 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14650358702113 |
| Длина транспортной упаковки, см | |
| Ширина транспортной упаковки, см | |
| Высота транспортной упаковки, см | |
| Вес брутто транспортной упаковки, кг | |
| Объём транспортной упаковки, куб.м |
| Паспорт | 3.21 MB | |
