Назначение:
Предназначен для разведения входящего проводника на несколько потребителей или устройств и создания упорядоченных систем распределения в электрощитах.
Область применения:
Шкафы, щиты, сборки.
Материалы:
Материал корпуса: негорючий полиамид;
Материал токоведущей части: луженая медь;
Материал пружины у кнопок: нержавеющая сталь.
Преимущества:
Многоразовость применения;
Корпус выполнен из не подверженного иссыханию и растрескиванию полиамида, что гарантирует долгосрочное использование продукции;
Пружинный контакт обеспечивают постоянное самозажимное соединение, позволяет легко и быстро производить подключение и отключение проводов;
Возможность крепления на DIN-рейку с помощью основания (основание приобретается отдельно);
Подходит для применения в местах повышенных вибрационных нагрузок;

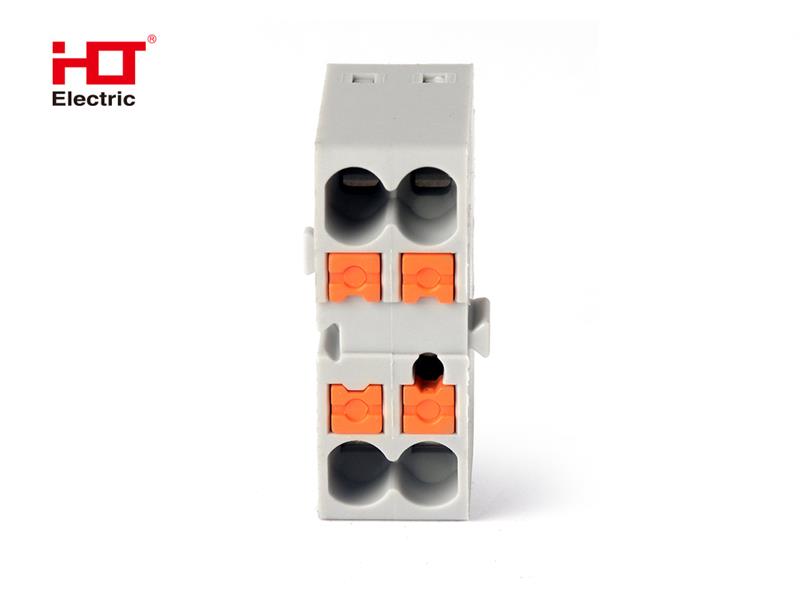

Тестовое отверстие в блоке для измерения силы тока, не отключая провода.
Возможность использования любых медных проводов сечением до 2.0-4.0 мм²
Предназначен для разведения входящего проводника на несколько потребителей или устройств и создания упорядоченных систем распределения в электрощитах.
Область применения:
Шкафы, щиты, сборки.
Материалы:
Материал корпуса: негорючий полиамид;
Материал токоведущей части: луженая медь;
Материал пружины у кнопок: нержавеющая сталь.
Преимущества:
Многоразовость применения;
Корпус выполнен из не подверженного иссыханию и растрескиванию полиамида, что гарантирует долгосрочное использование продукции;
Пружинный контакт обеспечивают постоянное самозажимное соединение, позволяет легко и быстро производить подключение и отключение проводов;
Возможность крепления на DIN-рейку с помощью основания (основание приобретается отдельно);
Подходит для применения в местах повышенных вибрационных нагрузок;
Тестовое отверстие в блоке для измерения силы тока, не отключая провода.
Возможность использования любых медных проводов сечением до 2.0-4.0 мм²
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Серый | EF000007 |
| Код класса ETIM | EC000897 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Серия | ПНК-15 | |
| Номин. ток, А | 24 | EF008250 |
| Максимальный ток нагрузки, А | 32 | EF007926 |
| Суммарный ток, максимальный, А | 57 | |
| Номин. напряжение, В | 690 | EF000228 |
| Расчетное импульсное напряжение | 8кВ | |
| Количество зажимов на 1 полюс | 4 | EF002519 |
| Поперечное сечение, мм2 | 0.2-4.0 | EF000007 |
| Сечение гибкого провода, мм | 0.5-6.0 | |
| Сечение жесткого провода,мм | 0.5-10.0 | |
| Длина оголяемой части, мм | 8.0-10.0 | |
| Изоляционный материал | PA | EF007543 |
| Способ подключения проводов | пружинный зажим | |
| Тип подключения | Зажимы Push-in | |
| Тип монтажа | Склеивание | |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 | EF002521 |
| Расчетное импульсное напряжение | 6 кВ | |
| Температура окружающей среды (при эксплуатации), ℃ | -60℃ до +85°C | EF002393 |
Потребительская упаковка
| Единица | шт |
| Количество в потребительской упаковке | 80 |
| Штрих-код EAN-13 | 4620105827874 |
| Длина потребительской упаковки, см | 30 |
| Ширина потребительской упаковки, см | 7 |
| Высота потребительской упаковки, см | 5 |
| Вес брутто потребительской упаковки, кг | 0,700 |
| Объём потребительской упаковки, куб.м | 0,001 |
Транспортная упаковка
| Количество в транспортной упаковке | 1200 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14620105827871 |
| Длина транспортной упаковки, см | 33.5 |
| Ширина транспортной упаковки, см | 29.5 |
| Высота транспортной упаковки, см | 23.5 |
| Вес брутто транспортной упаковки, кг | 9.48 |
| Объём транспортной упаковки, куб.м | 0.025 |
