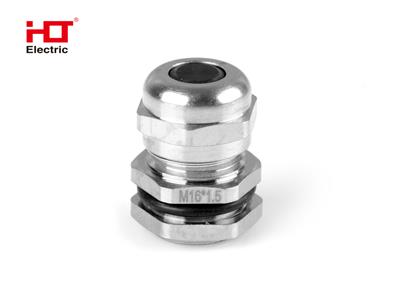

Назначение：
Для герметичного ввода–вывода
кабелей и проводов с целью защиты проводников от повреждений и самой
конструкции от проникновения влаги и пыли в месте ввода.
Область применения：
В щитах, монтажных коробках, различных электроустановках, а так же в
мореходстве.
Материалы：
Материал корпуса и фиксирующей гайки: латунь;
Покрытие: никелирование;
Материал уплотнителя: неопрен.
Преимущества:
Высокая стойкость материала корпуса к синтетическим маслам и всем видам топлива;
Высокая степень защиты IP68;
Широкий диапазон рабочих температур;
Герметичный обхват кабеля посредством неопренового уплотнителя.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | серебристо-белый | |
| Код класса ETIM | EC000441 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Материал | Медь | EF001622 |
| Номин. размер резьбы метрической MG | М10 | EF007839 |
| Подходит для кабеля диаметром, мм | 3~7 | EF005466 |
| Шаг резьбы, мм | 1.3 | EF003712 |
| Размер шестигранника (наруж. диаметр гайки) | 12 | EF005268 |
| Длина резьбы | 7 | EF000368 |
| Размер ключа | 15 | EF000177 |
| Защитное покрытие поверхности | Никелированное покрытие | EF000139 |
| Тип уплотнения | Уплотнительное кольцо (прокладка) | EF001217 |
| Тип резьбы | Метрическая (M...) | EF001758 |
| Не содержит (без) галогенов | Да | EF000025 |
| Ударопрочный | Да | EF000084 |
| Для бронированного кабеля | Да | EF012184 |
| Взрывобезопасное исполнение | Да | EF004191 |
| Разгрузка натяжения | Да | EF000878 |
| EMC-исполнение (электромагнитная совместимость) | Нет | EF001062 |
| Экранированный | Нет | EF000881 |
| С контргайкой | Нет | EF005049 |
| Кабельный ввод для плоского кабеля | Нет | EF004685 |
| Защита по радиусу изгиба (от перегиба) | Нет | EF000734 |
| Привязка при открытии | Нет | EF012547 |
| Для взрывоопасной зоны по пыли (Ex) | Нет (без) | EF008404 |
| Для взрывоопасной зоны по газу (Ex) | Нет (без) | EF005728 |
| Армированный стекловолокном | Нет | EF001210 |
| Многослойная зона уплотнения | Нет | EF005004 |
| Степень защиты(IP) | IP68 | EF005474 |
| Рабочая температура окружающей среды °C | -40°C до +100°C | EF001742 |
Потребительская упаковка
| Единица | шт |
| Количество в потребительской упаковке | 100 |
| Штрих-код EAN-13 | 4670042798768 |
| Длина потребительской упаковки, см | 18 |
| Ширина потребительской упаковки, см | 14 |
| Высота потребительской упаковки, см | 3 |
| Вес брутто потребительской упаковки, кг | 2.764 |
| Объём потребительской упаковки, куб.м | 0.001 |
Транспортная упаковка
| Количество в транспортной упаковке | 2000 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14670042798765 |
| Длина транспортной упаковки, см | 36.5 |
| Ширина транспортной упаковки, см | 27.5 |
| Высота транспортной упаковки, см | 18 |
| Вес брутто транспортной упаковки, кг | 25.7 |
| Объём транспортной упаковки, куб.м | 0.018 |
| Паспорт | 366.41 KB | |
| Отказное письмо | 211.74 KB | |
| Изображение | Наименование | Размеры (мм) | |||
| D | D1 | L1 | S | ||
|
MG-M10 | 7.2 | 9.7 | 7 | 14 |
