Назначение：

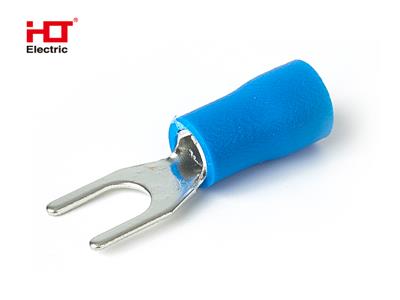

Предназначены для оконцевания
гибких (многожильных) проводников из меди для последующего соединения
наконечников к клеммам электрического оборудования на основе винтовой фиксации.
Область применения：
При монтаже электрических узлов,где предусмотрено соответствующее крепёжное
соединение на основе винтовой фиксации;
При необходимости оперативных изменений электрических цепей.
Материалы：
Материал контактной части:
медь М1;
Покрытие: электролитическое лужение;
Материал изоляции: самозатухающий ПВХ.
Преимущества：
Покрытие наконечника надежно
защищает от коррозии металла, а так же увеличивает электропроводимость;
Наконечники выпускаются в трех цветах, каждый цвет соответствует определенному диапазону сечения провода;
При монтаже наконечников не требуется демонтировать крепление, достаточно лишь ослабить винтовую фиксацию;
Опрессовка проводника проводится поверх изолирующей манжеты.
Обратите внимание!
Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Синий | |
| Код класса ETIM | EC001052 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Серия | НВИ (розн. упак.) | |
| Форма фланца | Вилочная | EF001339 |
| Материал | Медь | EF002169 |
| Изоляция | Поливинилхлорид (ПВХ) | EF000155 |
| Номин. ток, А | 27 | EF008250 |
| Номин. напряжение, В | 600 | EF000228 |
| Номин. сечение проводника, мм² | 1.0-2.5 | EF005124 |
| Длина втулки/гильзы, мм | 10 | EF000014 |
| Защитное покрытие поверхности | ужёный (-ая) | EF000139 |
| Изолированн | Да | EF000019 |
| Для кабелей, устойчивых к короткому замыканию | Да | EF001713 |
| Подходит для тонкожильных (многопроволочных) проводников | Да | EF007804 |
| Подходит для эмаль-провода | Да | EF007815 |
| Подходит для многожильных (многопроволочных) проводников | Да | EF007818 |
| Подходит для круглых проводников | Да | EF007820 |
| Форма гильзы/муфты | Короткая | EF007866 |
| С маркировочным флажком | Нет | EF007954 |
| Подходит для высокотемпературного кабеля (до 650) | Нет | EF007812 |
| Подходит для плоских проводников | Нет | EF007805 |
| Степень защиты(IP) | IP30 | EF005474 |
| Рабочаятемператураокружающейсреды °C | -25°C до +80°C | EF001742 |
Потребительская упаковка
| Количество в потребительской упаковке | 20 |
| Штрих-код EAN-13 | 4630076445342 |
| Высота потребительской упаковки, см | 8 |
| Ширина потребительской упаковки, см | 12 |
| Длина потребительской упаковки, см | 18 |
| Вес брутто потребительской упаковки, кг | 0,277 |
| Объём потребительской упаковки, куб.м | 0,001 |
Транспортная упаковка
| Количество в транспортной упаковке | 500 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14630076445349 |
| Длина транспортной упаковки, см | 61 |
| Ширина транспортной упаковки, см | 42 |
| Высота транспортной упаковки, см | 20 |
| Вес брутто транспортной упаковки, кг | 9.5 |
| Объём транспортной упаковки, куб.м | 0.051 |
| ДС_основная продукция | 556.45 KB | |
| Паспорт | 156.86 KB | |
| Чертеж | Менование | Размеры. мм | ||||||
| d2 | B | L | F | H | DΦ | Винт | ||
|
НВИ 2.5-4 | 4.3 | 6.4 | 21.2 | 6.5 | 10 | 4.9 | #8 |
