Назначение:

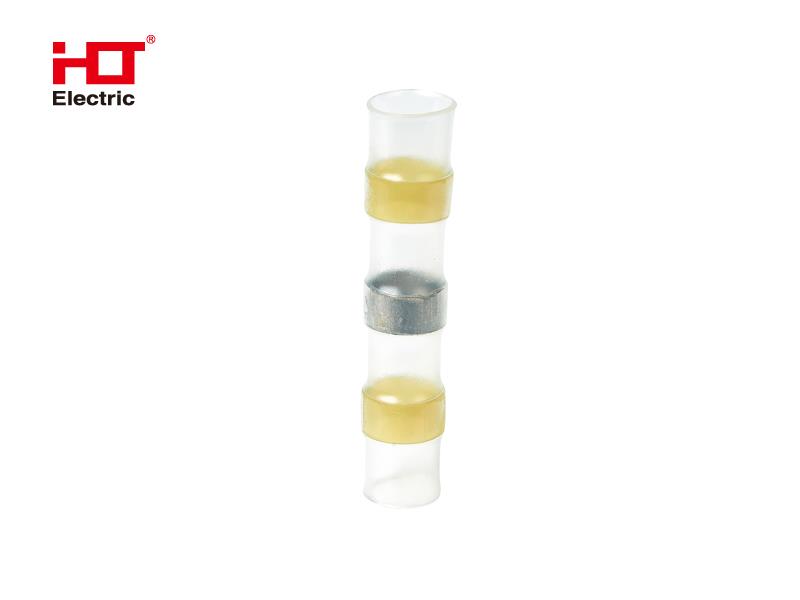

Предназначены для соединения
встык медных многожильных проводов с помощью термообработки.
Область применения:
В слаботочных сетях: при подключении уличных светильников, датчиков движения,
реле и т.д.
Материалы:
Материал изоляции: сшитый полиэтилен, не содержит галогенов;
Материал соединительной гильзы: низкотемпературный припой оловянно-свинцовой группы .
Преимущества:
Быстрое и качественное
соединение;
Упрощенный монтаж при помощи высокотемпературного фена;
Утолщенная термоусадка с клеевым основанием обеспечивает абсолютную герметичность соединения и высокую прочность на разрыв;
Прозрачный корпус изделия позволяет визуально контролировать состояние контакта в процессе монтажа;
Разные цветные вставки для идентификации типоразмера соединителя.| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Желтый | |
| Код класса ETIM | EC000466 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Серия | ТСПП | |
| Материал | Олово | EF002169 |
| Изоляция | Усадка изоляции из полиэтилена | EF000155 |
| Защитное покрытие поверхности | Без покрытия (голый) | EF000139 |
| Тип соединения | Опрессовочный сжимной соединитель | EF000064 |
| Номин. поперечное сечение (диапазон), мм² | 4.0-6.0 | EF005124 |
| Подходит для сплошных (однопроволочных) жил | Нет | EF007816 |
| Подходит для тонкожильных (многопроволочных) проводников | Нет | EF007804 |
| Номин. ток, А | 48 | EF000001 |
| Форма гильзы/муфты | Длинная | EF007866 |
| Рабочая температура окружающей среды °C | -40°C до +125°C | EF002393 |
| Степень защиты(IP) | IP30 | EF005474 |
Потребительская упаковка
| Количество в потребительской упаковке | 20 |
| Штрих-код EAN-13 | 4630076443089 |
| Высота потребительской упаковки, см | 8 |
| Ширина потребительской упаковки, см | 12 |
| Длина потребительской упаковки, см | 18 |
| Вес брутто потребительской упаковки, кг | 0,285 |
| Объём потребительской упаковки, куб.м | 0,001 |
Транспортная упаковка
| Количество в транспортной упаковке | 240 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14630076443086 |
| Длина транспортной упаковки, см | 49 |
| Ширина транспортной упаковки, см | 25 |
| Высота транспортной упаковки, см | 20 |
| Вес брутто транспортной упаковки, кг | 4.5 |
| Объём транспортной упаковки, куб.м | 0.025 |
| Паспорт | 350.05 KB | |
| RU С-CN.НВ27.В.00811 | 446.09 KB | |
| Чертеж | Артикул | Размеры. мм | |||
| L | d1 | ØA(min) | ØB(min) | ||
|
084-13-042 | 40 | 6 | 3.7 | 6 |
